回转接头

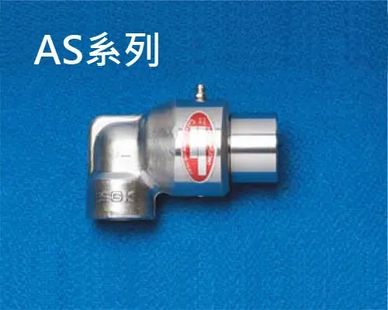

AS系列(本体材质：不锈钢制)
AS系列(本体材质：不锈钢制)
- 使用条件等
- 最高压力：Size 10A~50A：4.1MPa(42kgf/ cm2)
- Size 65A~100A：2.1MPa(21kgf/ cm2)
- 最高温度：100℃
- 本体材质：不锈钢制
- 标准密封圈材质：NBR
- 连接：螺纹型(Rc)
- Type→Style No.→Size
- AS→1/2/3→10A/15A/20A/25A/32A/40A/50A/65A/80A
- 例如：AS-1 25A
- ※密封圈材质还有氟橡胶、PTFE等，我们将使用您指定的材质。
- ※每一种密封圈都型号不同。

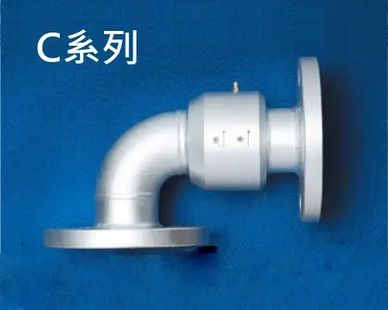

C系列
AS系列(本体材质：不锈钢制)
- 使用条件等
- 最高压力：2.1MPa(21kgf/ cm2)
- 最高温度：100℃
- 本体材质：钢焊接
- 标准密封圈材质：NBR
- 连接：法兰(JIS10K)
- Type→Style No.→Size→Flange specifications
- C→1/2/3/4/5/6→40A/50A/65A/80A/100A/125A/150A
- 200A/250A/300A/350A
- 例如：C-1 40A x 10K
- ※密封圈材质还有氟橡胶、PTFE等，我们将使用您指定的材质。
- ※法兰采用JIS 10K为标准，但是也可以生产JIS 20K、JIS 5K。
- ※也可以根据您的指定，生产ANSI等级150、等级300的产品。
- ※按客户的要求，可以生产400A以上的大口径的接头。

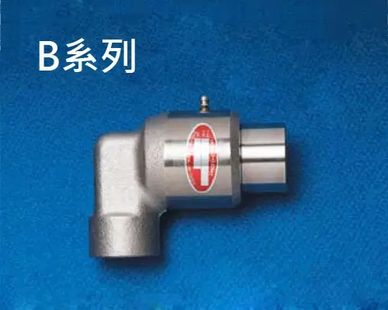

B系列
B系列
- 使用条件等
- 最高压力：13.7MPa(140kgf/ cm2)
- 最高温度：100℃
- 本体材质：钢(钢焊接)
- 标准密封圈材质：NBR
- 连接：螺纹型(Rc)
- Type→Style No.→Size
- B→1/2/3→10A/15A/20A/25A/32A/40A
- 例如：B-1 25A
- ※密封圈材质还有氟橡胶、PTFE等，我们将使用您指定的材质。

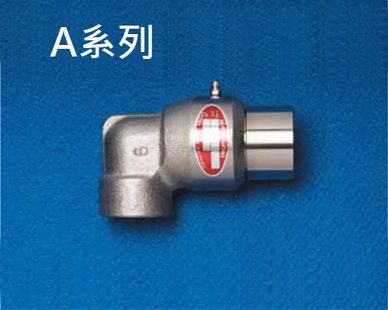

A系列
SRK系列
B系列
- 使用条件等
- 最高压力：4.1MPa(42kgf/ cm2)
- 最高温度：100℃
- 本体材质：球墨铸铁(部分碳素钢)
- 标准密封圈材质：NBR
- 连接：螺纹型(Rc)
- Type→Style No.→Size
- A→1/2/3/4/5/6→10A/15A/20A/25A/32A/40A/50A/65A/80A/100A
- 例如：A-1 25A
- ※密封圈材质还有氟橡胶、PTFE等，我们将使用您指定的材质。
- ※每一种密封圈都型号不同。
CS系列
SRK系列
SRK系列
- 使用条件等
- 最高压力：2.1MPa(21kgf/ cm2)
- 最高温度：100℃
- 本体材质：不锈钢焊接
- 标准密封圈材质：NBR
- 连接：法兰(JIS10K)
- Type→Style No.→Size→Flange specifications
- CS→1/2/3/4/5/6→40A/50A/65A/80A/100A/125A/150A/200A
- 例如：CS-1 40Ax10K
- ※密封圈材质还有氟橡胶、PTFE等，我们将使用您指定的材质。
- ※法兰采用JIS 10K为标准，但是也可以生产JIS20 K、JIS 5K。
- ※也可以根据您的指定，生产ANSI等级150、等级300的产品。
- ※按客户的要求，可以生产400A以上的大口径的接头。

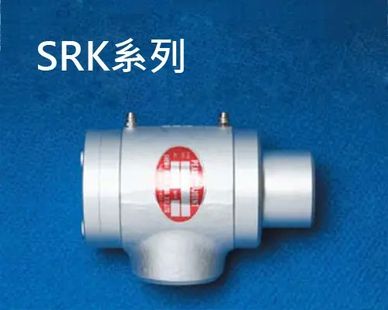

SRK系列
SRK系列
SRK系列
- 使用条件等
- 最高压力：Size 10A~40A：34.3MPa(350kgf/ cm2)
- Size 50A~80A：24.5MPa(250kgf/ cm2)
- 最高温度：100℃
- 本体材质：钢(钢焊接)
- 标准密封圈材质：NBR
- 连接：螺纹型(Rc)
- 特点
- * 通过优异的压力平衡设计，来平衡从内部的高压流体所产生的推
- 力负荷，避免轴承承受过大负荷。同时，能够承受极高压，而且
- 压力所产生的轴矩变动也很少，能够实现稳定的工作。
- * 密封部分使用特殊支撑环的 ，轴承部分安装了2个<径
- 向球轴承>，因此具有很大的机械强度。
- * 结构简单，消耗零件部仅有 和<支撑环>，维护也很容
- 易。
- 用途
- 用于各种油压、水压、设备的管道回转部。
- SRK型可以用于极高压，动作比较激烈的部位。能够实现长寿命、稳
- 定的工作。
- Type→Style No.→Size
- SRK→2/3→10A/15A/20A/25A/32A/40A/50A/65A/80A
- 例如：SRK-2 25A
- ※密封圈材质还有氟橡胶、PTFE等，我们将使用您指定的材质。
- ※也可以生产连接方式为法兰型(SRK-2F/3F)的接头。
- 请指定法兰的规格。

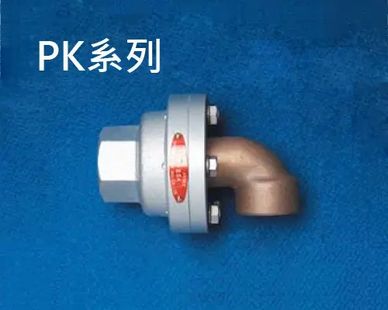

PK系列

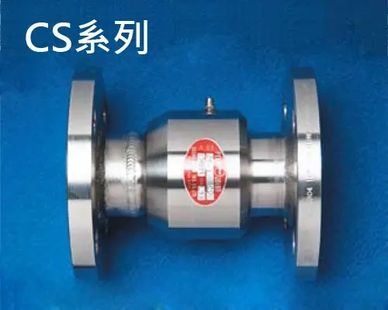

CS系列 回转接头
CS系列 回转接头
- 使用条件等
- 最高压力：2.3MPa(23kgf/cm^2)
- 最高温度：230℃
- 本体材质：球墨铸铁、青铜
- 标准密封圈材质：PTFE
- 连接：螺纹型(Rc)
- 特点
- * 属于自动调芯(自动调节)型，管道安装很容易。
- *小型、轻量、操作简便、管道安装也很简单。
- *无需给脂，维护也很容易。
- 用途
- ※橡胶塑料行业
- ※胶合板行业
- 压延机‧捏合机‧搅拌机‧挤压机
- Type→Style No.→Size
- PK→1/3/4→15A/20A/25A/32A/40A/50A
- 例如：PK-1 25A
- (Name plate of actual joint expresses "PK
- 25A 1".)
- ※也备有在本体和旋转轴之间安装了垫片，可以抑制偏芯的PK-OS
- 型。
- ※也可以根据您的指定，准备加热、冷却交互规格(PKZ系列)
- ※PK型的style形状No，和其他系列不同。
CS系列 回转接头
CS系列 回转接头
CS系列 回转接头
- 使用条件等
- 最高压力：2.1MPa(21kgf/ cm²)
- 最高温度：100℃
- 本体材质：不锈钢焊接
- 标准密封圈材质：NBR
- 连接：法兰(JIS10K)
- Type→Style No.→Size→Flange specifications
- CS→1/2/3/4/5/6→40A/50A/65A/80A/100A/125A/150A/200A
- 例如：CS-1 40A x 10K
- ※密封圈材质还有氟橡胶、PTFE等，我们将使用您指定的材质。
- ※法兰采用JIS 10K为标准，但是也可以生产JIS 20K、JIS 5K。
- ※也可以根据您的指定，生产ANSI等级150、等级300的产品。
- ※按客户的要求，可以生产400A以上的大口径的接头。
